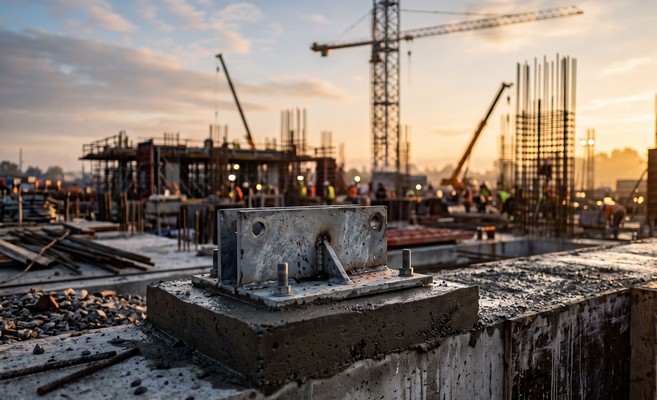

Сучасне будівництво вражає своїми масштабами та архітектурними формами. Хмарочоси, що пронизують хмари, грандіозні мостові переходи, величезні промислові ангари та торговельні центри – усі ці споруди виглядають монолітними та незламними. Проте їхня міцність, стійкість до вітрових, сейсмічних та експлуатаційних навантажень залежить від елементів, які після завершення будівельних робіт залишаються повністю прихованими від людського ока. Йдеться про металеві закладні деталі.
Це специфічні сталеві вироби, які слугують сполучною ланкою, своєрідним мостом між залізобетонною основою та навісними, збірними або зварними металоконструкціями. Без них неможливо уявити жоден масштабний проєкт, адже саме вони беруть на себе колосальні навантаження, розподіляючи їх по всьому масиву бетону. У цій статті ми детально розберемо, які функції виконують ці елементи, як відбувається професійное виготовлення металевих деталей та чому економія на них може призвести до катастрофічних наслідків.
Основні функції та сфера застосування закладних елементів
Головна архітектурна проблема, яку вирішують закладні вироби, полягає в різниці фізико-механічних властивостей матеріалів. Бетон ідеально працює на стиск, але є крихким і погано витримує навантаження на розтяг або зріз. Метал, навпаки, чудово справляється з розтягуванням. Закладні деталі обʼєднують ці два матеріали в єдину, синергетичну систему.
Правильно розраховані та встановлені закладні в бетон гарантують, що прикріплена до них колона, балка або ферма не вирве шматок моноліту під час сильного вітру чи вібрації від роботи промислового обладнання. Вони рівномірно передають динамічні та статичні зусилля на великий обʼєм залізобетону, запобігаючи локальному руйнуванню конструкції.
Основні сфери застосування закладних деталей у сучасному інжинірингу:
- Промислове та цивільне каркасно-монолітне будівництво: зʼєднання залізобетонних колон із металевими фермами покриття, кріплення стінових панелей до каркаса будівлі, монтаж сходових маршів та майданчиків.
- Інфраструктурні обʼєкти та мостобудування: фіксація опор освітлення, монтаж відбійників, кріплення елементів мостових прольотів до бетонних биків, облаштування тунелів та естакад.
- Монтаж технологічного та важкого обладнання: встановлення потужних промислових верстатів, генераторів, турбін, кранових колій, які створюють величезні вібраційні навантаження на фундамент.
- Енергетична галузь: кріплення щогл ліній електропередач (ЛЕП), веж мобільного звʼязку, опорних конструкцій для сонячних електростанцій та вітрогенераторів.
- Гідротехнічні та спеціальні споруди: облаштування причалів, шлюзів, резервуарів, де вимагається не лише механічна міцність, але й висока корозійна стійкість вузлів.
Класифікація: якими бувають металеві закладні деталі?
Інженерна наука не стоїть на місці, тому сьогодні існує величезна кількість різновидів закладних елементів, кожен з яких розроблений під конкретні умови експлуатації, вектори навантажень та типи бетону. Конструктивно більшість таких виробів складається з двох основних частин: плоскої основи (сталевого листа, кутника, швелера) та анкерних стрижнів (найчастіше це арматура періодичного профілю), які приварюються до основи.
Залежно від конструктивних особливостей та розташування виробу в тілі бетону, закладні поділяються на дві великі групи: відкриті (основа виступає над поверхнею бетону або йде врівень з нею для подальшого зварювання) та закриті (повністю заливаються бетоном, а назовні виходять лише кріпильні елементи).
Класифікація за геометричними параметрами та маркуванням:
- За маркуванням серій (згідно з нормативною документацією): МН (металеві незнімні), ЗД (закладні деталі), МС (металеві зʼєднувальні). Кожна серія має свої суворі регламенти щодо товщини металу та діаметра анкерів.
- За напрямком анкерних стрижнів відносно пластини: перпендикулярні (найпоширеніший варіант для прямих навантажень на відрив), похилі (використовуються, коли переважають зусилля на зріз), паралельні та змішані (складні просторові конструкції для багатовекторних навантажень).
- За формою основи (пластини): класичні прямокутні та квадратні, ромбоподібні, круглі, а також вироби складної багатокутної форми. Окрему, дуже затребувану категорію становлять металеві пластини з отворами. Їх особливість полягає в тому, що отвори створюються методом лазерного різання або свердління ще на етапі виробництва. Вони слугують для надточного болтового зʼєднання металоконструкцій без використання монтажного зварювання на обʼєкті, або для пропуску специфічних інженерних комунікацій крізь вузол кріплення.
Виготовлення закладних деталей: від креслення до готового виробу
Процес створення цих непомітних героїв будівництва є складною багатоступеневою процедурою, яка вимагає абсолютного дотримання технологічних карт та використання сучасного високоточного обладнання. Виготовлення не терпить кустарного підходу, оскільки відхилення навіть на кілька міліметрів може унеможливити стикування багатотонних металевих балок на висоті.
Перший етап – це робота інженерно-конструкторського відділу. Фахівці розробляють детальні креслення (КМД), розраховують навантаження та підбирають відповідну марку сталі. Далі в роботу вступає заготівельний цех. Листовий металопрокат розпускається на пластини потрібного розміру. Сьогодні для цього використовують плазмове або лазерне різання, що гарантує ідеальну геометрію краю без температурних деформацій, які часто виникають при ручному газовому різанні. Одночасно на гільйотинних ножицях або стрічкопильних верстатах нарізається арматура для анкерів.

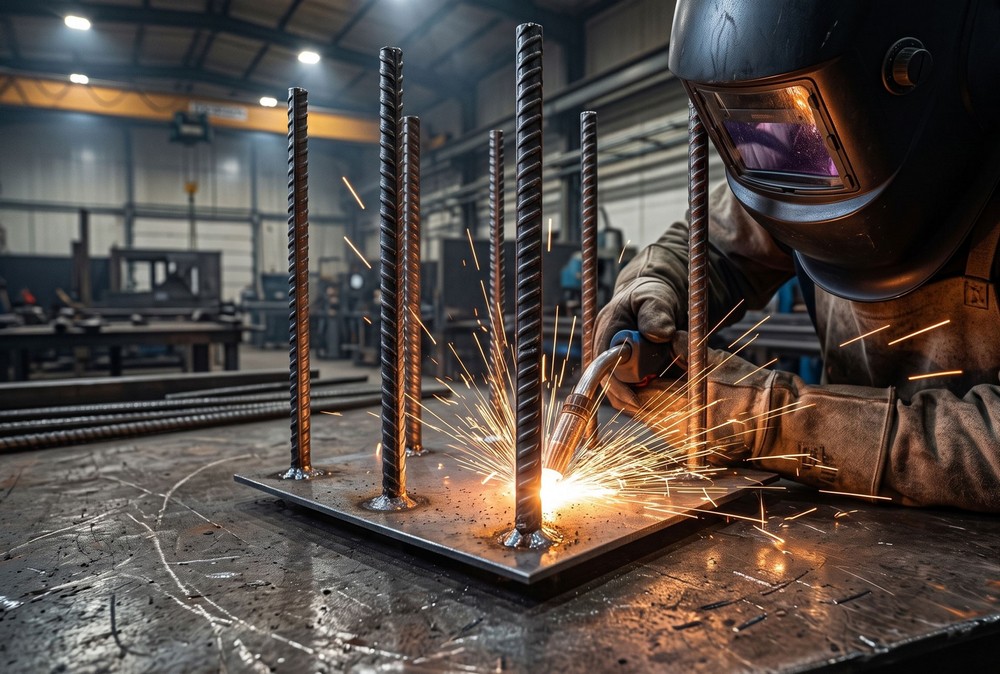

Найвідповідальніший етап виготовлення – зварювальні роботи. Саме зварний шов є критичною точкою будь-якої закладної деталі. Використовується напівавтоматичне зварювання в середовищі захисних газів (MIG/MAG) або дугове зварювання під флюсом. Анкери можуть приварюватися втавр (прямо до площини), внапустку (якщо використовуються додаткові накладки) або в спеціально роззенковані отвори (для створення ідеально рівної зовнішньої поверхні).
Після зварювання деталь обовʼязково проходить етап антикорозійного захисту. Оскільки сталь перебуватиме в лужному середовищі бетону, а частина деталі контактуватиме з атмосферою, її необхідно захистити від іржі. Для цього застосовують гаряче цинкування (занурення деталі у ванну з розплавленим цинком при температурі 450°C), холодне цинкування спеціальными складами або нанесення багатошарових полімерних та епоксидних ґрунтовок.
Згідно з чинними будівельними нормами (ДБН В.2.6-98:2009 та ДСТУ), надійність закладної деталі визначається довжиною зони анкерування (Lan) та катетом зварного шва (Kf). Довжина анкерування арматури періодичного профілю розраховується за складною формулою, де враховується розрахунковий опір арматури розтягуванню (Rs) та розрахунковий опір бетону (Rb). Якщо довжина анкера конструктивно не може бути великою, на його кінці приварюються спеціальні анкерні пластини (шайби) або здійснюється висадка гарячої головки. Катет зварного шва при тавровому зʼєднанні анкера з пластиною повинен становити не менше 0.5 діаметра арматури, але не менше 4 мм. Для виготовлення пластин у звичайних кліматичних умовах найчастіше використовується вуглецева сталь звичайної якості марки Ст3пс5 або Ст3сп5. Для регіонів із суворим кліматом або обʼєктів з підвищеними динамічними навантаженнями застосовується низьколегована сталь марки 09Г2С, яка не схильна до крихкого руйнування при мінусових температурах.
Чому не варто економити на підряднику?
Одна з найбільших помилок, яку можуть допустити забудовники – це спроба зекономити на закладних деталях, замовляючи їх у сумнівних гаражних майстернях. Неякісні металеві вироби – це міна уповільненої дії, закладена у фундамент або каркас вашої будівлі.
Використання металобрухту замість сертифікованої сталі, ручне дугове зварювання низькокваліфікованими робітниками без дотримання температурних режимів, відсутність антикорозійного захисту – все це призводить до того, що під навантаженням анкери просто відриваються від пластини. Інша поширена проблема дешевих деталей – корозія. Іржавіючи всередині бетону, метал збільшується в обʼємі в кілька разів, що створює колосальний внутрішній тиск. Цей процес називається “корозійним розпушенням”: бетон починає тріскатися, відколюватися масивними шматками, оголюючи арматуру будівлі та критично знижуючи її несучу здатність.
Чек-лист: як вибрати надійного виробника металоконструкцій та закладних деталей:
- Наявність власного відділу технічного контролю (ВТК). Кожна партія деталей повинна супроводжуватися паспортом якості. Надійний завод завжди проводить ультразвукову дефектоскопію зварних швів на наявність прихованих раковин, мікротріщин та непроварів.
- Сертифікати на металопрокат. Виробник повинен мати прямі контракти з металургійними комбінатами та надавати сертифікати, які підтверджують марку сталі, її хімічний склад та механічні властивості. Використання б/в металу категорично неприпустиме.
- Сучасний парк обладнання. Уточніть, як саме розрізається метал та зварюються деталі. Наявність верстатів з ЧПК (числовим програмним керуванням), лазерних комплексів та напівавтоматичних зварювальних постів є індикатором високої культури виробництва.
Щоб уникнути фінансових втрат, зривів термінів будівництва та, головне, щоб гарантувати абсолютну безпеку людей, які перебуватимуть у будівлі, довіряйте виробництво виключно професіоналам. Замовляючи закладні деталі, анкерні блоки та інші металоконструкції на спеціалізованому підприємстві, такому як завод ЮС-Металл, ви інвестуєте в спокій та довговічність. Компанія володіє потужною виробничою базою, використовує лише сертифіковану сталь та гарантує міліметрову точність виконання замовлень будь-якої складності.
Висновки
Металеві закладні деталі – це той самий випадок, коли розмір не має визначального значення. Будучи відносно невеликими елементами в масштабах усього будівництва, вони виконують титанічну роботу зі збереження цілісності будівлі. Від їхньої якості, точності геометрії та міцності зварних зʼєднань залежить, чи витримає хмарочос ураганний вітер, чи не обвалиться дах цеху під вагою снігу, та чи буде безпечним рух по новозбудованому мосту. Суворе дотримання державних стандартів на всіх етапах – від створення проєкту до нанесення фінішного шару цинку – робить ці вироби справжнім еталоном інженерної надійності, який дозволяє втілювати в життя найсміливіші архітектурні задуми. Обережний вибір виробника та ставка на якість – це єдиний правильний шлях у сучасному капітальному будівництві.
